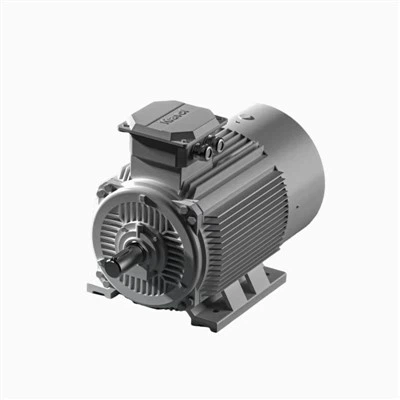

کاسٹ آئرن فریم کے ساتھ ، Y2 تھری فیز موٹر ایک عام مقصد کی موٹر ہے جو مستقل یا متغیر رفتار سے کام کرسکتی ہے جبکہ رفتار کی ایک حد میں مستقل ڈیوٹی آپریشن (S1) ٹارک کو برقرار رکھتی ہے۔

تکنیکی ڈیٹا

قسم نمبر Y2	ریٹیڈ آؤٹ پٹ		ریٹیڈ کرنٹ			درجہ بند رفتار (r/منٹ)	ریٹیڈ کرنٹ			درجہ بند رفتار (r/منٹ)	اثر %	طاقت فیکٹر کوس	درجہ بند torque N.m	مقفل torque	مقفل موجودہ	زیادہ سے زیادہ torque	شور سطح lw db (a)	وزن (کلوگرام)
قسم نمبر Y2	کلو واٹ	HP	IFL 380V a	IFL 400V a	IFL 420V a	درجہ بند رفتار (r/منٹ)	IFL 440V a	IFL 460V a	IFL 480V a	درجہ بند رفتار (r/منٹ)	اثر %	طاقت فیکٹر کوس	درجہ بند torque N.m	درجہ بند torque tst/tfl	درجہ بند torque ist/ifl	درجہ بند torque ٹی ایم/ٹی ایف ایل	شور سطح lw db (a)	وزن (کلوگرام)
			380 - 420 v/50Hz				440 - 480 V/60Hz
ہم آہنگی کی رفتار 3000R/منٹ
Y2 - 63M1 - 2	0.18	0.25	0.53	0.50	0.48	2720	0.46	0.44	0.42	3260	65.0	0.80	0.6	2.2	5.5	2.2	61	7
Y2 - 63M2 - 2	0.25	0.37	0.69	0.66	0.62	2720	0.60	0.57	0.55	3260	68.0	0.81	0.9	2.2	5.5	2.2	61	8
Y2 - 71M1 - 2	0.37	0.55	0.99	0.94	0.90	2740	0.86	0.82	0.78	3285	70.0	0.81	1.3	2.2	6.1	2.2	64	10
Y2 - 71M2 - 2	0.55	0.75	1.4	1.33	1.27	2740	1.21	1.16	1.11	3285	73.0	0.82	1.9	2.2	6.1	2.3	64	11
Y2 - 80M1 - 2	0.75	1.0	1.83	1.74	1.66	2825	1.58	1.51	1.45	3390	75.0	0.83	2.5	2.2	6.1	2.3	67	15
Y2 - 80M2 - 2	1.1	1.5	2.61	2.48	2.36	2825	2.25	2.16	2.07	3390	77.0	0.84	3.7	2.2	7.0	2.3	67	16
Y2 - 90S- 2	1.5	2.0	2.46	3.29	3.13	2840	2.99	2.86	2.74	3405	79.0	0.84	5.0	2.2	7.0	2.3	72	19
Y2 - 90L- 2	2.2	3.0	4.85	4.61	4.39	2840	4.19	4.01	3.84	3405	81.0	0.85	7.4	2.2	7.0	2.3	72	22
Y2 - 100L- 2	3	4.0	6.34	6.02	5.74	2870	5.48	5.24	5.02	3440	83.0	0.87	10.0	2.2	7.5	2.3	76	32
Y2 - 112M- 2	4	5.5	8.20	7.79	7.42	2880	7.08	6.77	6.49	3455	85.0	0.88	13.3	2.2	7.5	2.3	77	39
Y2 - 132S1 - 2	5.5	7.5	11.1	10.5	10.0	2900	9.59	9.17	8.79	3480	86.0	0.88	18.1	2.2	7.5	2.3	80	58
Y2 - 132S2 - 2	7.5	10	14.9	14.2	13.5	2900	12.9	12.3	11.8	3480	87 . 0	0.88	24 . 7	2.2	7.5	2.3	80	66
Y2 - 160M1 - 2	11	15	21.2	20.1	19.2	2930	18.3	17.5	16.8	3515	88 . 4	0.89	35 . 9	2.2	7.5	2.3	86	104
Y2 - 160M2 - 2	15	20	28.6	27.2	25.9	2930	24.7	23.6	22.6	3515	89 . 4	0.89	48 . 6	2.2	7.5	2.3	86	112
Y2 - 160L- 2	18.5	25	34.7	33.0	31.4	2930	30.0	28.7	27.5	3515	90.0	0.90	60.3	2.2	7.5	2.3	86	132

Y2 تین فیز موٹر کے ڈیوٹی سائیکل

S1 مسلسل ڈیوٹی

جب تک یہ مشین کو تھرمل توازن حاصل کرنے کے ل takes لے جاتا ہے اس کے لئے مستحکم بوجھ کے ساتھ آپریشن کریں۔

S2 مختصر وقت کی ڈیوٹی

تھرمل توازن کو حاصل کرنے کے ل machine مشین کو قابل بنانے کے ل a ، وقت کی ناکافی مقدار کے لئے مستحکم بوجھ کے ساتھ آپریشن۔ مشین کا بیکار وقت کمرے کے درجہ حرارت کو ٹھنڈا کرنے کے قابل بنانے کے لئے کافی ہے۔ قلیل مدتی آپریشن عام طور پر 10 ، 30 ، 60 ، اور 90 منٹ تک رہتا ہے۔

S3 وقفے وقفے سے متواتر ڈیوٹی

پہلے سے طے شدہ چکروں میں آپریشن جبکہ مسلسل ، دہرانے والے بوجھ کا نشانہ بنایا جاتا ہے۔ موٹر کے لئے تھرمل توازن کو حاصل کرنے کے لئے ، نہ تو آپریٹنگ اور نہ ہی باقی ادوار میں کافی حد تک توسیع کی جاتی ہے۔ ابتدائی نقصانات نہ ہونے کے برابر ہیں اور درجہ حرارت میں اضافے پر اس کا بہت کم اثر پڑتا ہے۔ روزانہ 10 منٹ کے چکر میں ، نظریاتی رشتہ دار ابتدائی وقت کی اقدار 15 ، 25 ، 40 ، اور 60 ٪ ہیں۔

S4 وقفے وقفے سے متواتر ڈیوٹی

پہلے سے طے شدہ چکروں میں آپریشن جبکہ مسلسل ، دہرانے والے بوجھ کا نشانہ بنایا جاتا ہے۔ موٹر کے آغاز کا درجہ حرارت میں اضافے پر اثر پڑتا ہے۔

S5 وقفے وقفے سے متواتر ڈیوٹی

S4 آپریشن کی طرح ، اس استثناء کے ساتھ کہ مشین کا الیکٹرانک بریک درجہ حرارت میں اضافے کو نمایاں طور پر متاثر کرتا ہے۔

S6 سائیکلکل بوجھ کے ساتھ مسلسل آپریشن کرتا ہے

آپریشن جو مساوی چکروں کے جاری سلسلے سے بنا ہے۔ ہر سائیکل میں بوجھ کا ایک مقررہ وقت ہوتا ہے اور اپ لوڈ ہوتا ہے۔ مشین مختصر سائیکل کی مدت کی وجہ سے کسی ایک چکر میں تھرمل توازن تک نہیں پہنچ سکتی ہے۔ S6 آپریشن کی وضاحت کے ل relative رشتہ دار شروع کرنے کا وقت فراہم کرنے کی ضرورت ہے۔

قطب تبدیل ہونے کے ساتھ S7 وقفے وقفے سے متواتر ڈیوٹی

صرف قطب طول و عرض ماڈیولڈ موٹرز ہی اس طرح کے عمل کے قابل ہیں۔ اس مثال میں ، ہر قطب کی آپریشن کی تعریف میں مندرجہ ذیل معلومات شامل ہونی چاہئیں:

- جڑتا مستقل

- فی گھنٹہ شروع ہونے کی تعداد

- آپریشن کی نسبتا مدت
